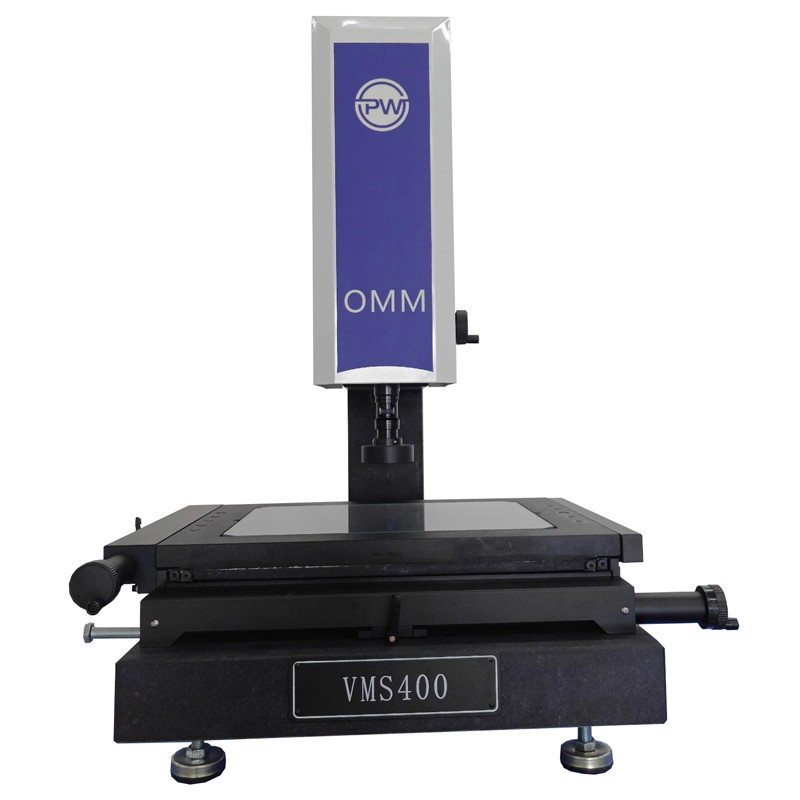

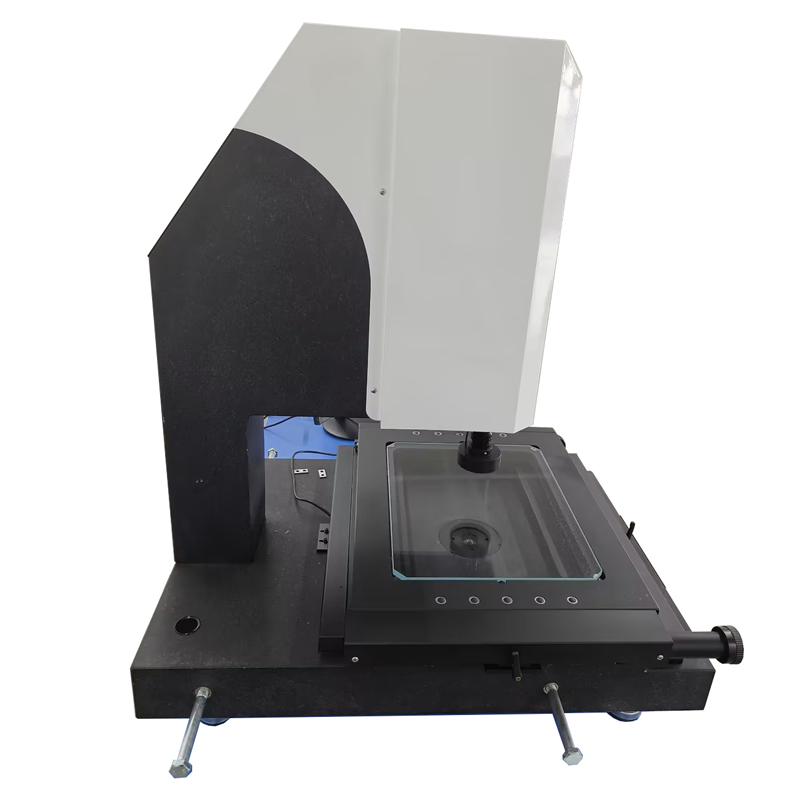

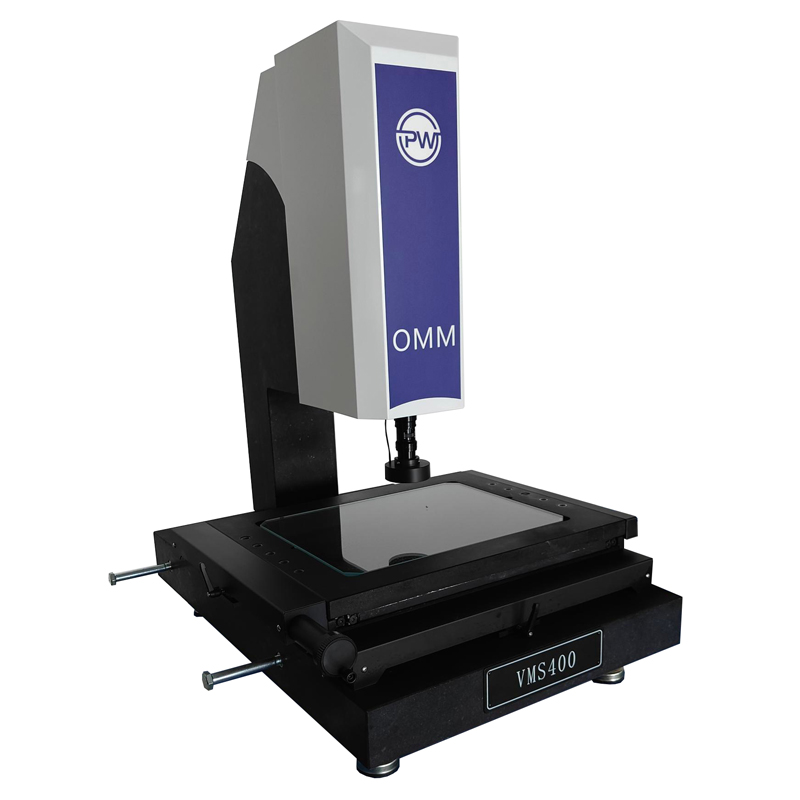

PW-OMS4030 手動影像測量儀
儀器特點：※ 整機底座、立柱、X/Y測量平臺均采用天然大理石制作,永不變形,精度高,穩定性強；※全新流線型的造型設計，外觀整潔、直觀、大方；※采用無牙螺桿摩擦傳
儀器特點：※ 整機底座、立柱、X/Y測量平臺均采用天然大理石制作,永不變形,精度高,穩定性強；※全新流線型的造型設計，外觀整潔、直觀、大方；※采用無牙螺桿摩擦傳
儀器特點：
※ 整機底座、立柱、X/Y測量平臺均采用天然大理石制作,永不變形,精度高,穩定性強；
※全新流線型的造型設計，外觀整潔、直觀、大方；
※采用無牙螺桿摩擦傳動技術，運行平穩，噪音低，速度快；
※底光和表面光采用可調試LED冷光源，可實現對各種復雜表面工件進行精確量測，避免了一般熱光源帶來的熱脹冷縮的弊病，避免工件二次變形；
※采用美國TEO 工業高清晰彩色CCD，成像效果極佳；
※采用高清定格卡位連續變倍鏡頭，變倍率無需校正,光學放大0.7-4.5倍,影像放大30X--200X；
※測量軟件：采用本公司自行研發的功能強大的3D測量軟件，可以方便快捷的對各種工件進行精確量測，為用戶提供了完善的測量解決方案；
技術參數
機臺型號 | PW-OMS3020 | PW-OMS4030 | PW-OMS5040 |
（X/Y/Z）量測行程 | 300*200*200 | 400*300*200 | 500*400*200 |
全機尺寸 | 800*500*1650 | 1200*750*1650 | 1500*850*1650 |
機臺承重量 | 30Kg | 30Kg | 30Kg |
CCD | 高清彩色CCD | ||
鏡頭 | 定格卡位連續變倍鏡頭(光學放大0.7-4.5X影像放大30-200X) | ||
光學尺分辨率 | 0.001mm，可顯示0. 001mm | ||
X/Y量測精度 | (3+L/200)um | ||
重復性 | 2um | ||
適合環境 | 溫度20-25攝氏度，濕度50%-60% | ||
電源供給 | 110V-220V+10% 50/60Hz | ||
機臺配置
序號 | 名稱 | 規格/品牌 | 單位 | 數量 | 備注 |
1 | 機身、工作臺 | 00級天然大理石底座、工作臺和立柱 | 套 | 1 | |
2 | CCD | 高清彩色CCD | 個 | 1 | |
3 | 鏡頭 | 定格卡位連續變倍鏡頭 | 個 | 1 | |
4 | 光柵尺 | 封閉式高精度防塵1um光柵 | 條 | 2 | |
5 | 機器 | 探針測頭 | 套 | 1 | |
6 | 軟件（加密鎖） | PW-OCA3D | 套 | 1 | |
7 | 影像卡 | PW-K2000 | 塊 | 1 | |
9 | 校正塊 | 定制 | 塊 | 1 | |
10 | 光學玻璃 | 定制 | 塊 | 1 |
