用途

霍梅爾T8000R專為測量各類復雜的粗糙度而設計。此粗糙度符合標準，既可投放到生產現場使用，也可安裝在測量室使用。該粗糙度儀具備不同的拓展等級，如有需要還可以拓展用于測量工件表面形貌和輪廓。

技術特點

?采用基準面測量原理時的進給精度高

?模塊化結構

?以電腦為基礎的評價單元；

?牢固的高斯濾波器符合ISO/TS 16610-31標準；

?具有眾多汽車制造行業的特性參數。

主要特點

?能夠計算所有常見的表面輪廓，粗糙度和波紋度特征數據（90多個）；

?測量粗糙度和波紋度的探測距離是60mm/120mm；

?采用套筒結構，所以能夠測量很難接觸的位置；

?采用通用粗糙度測頭，并且使用可更換的測頭臂，所以能夠滿足不同或特殊的測量需求；

?穩定和牢固的立柱保證了測頭的自動定位；

?對軟件及標準進行了不斷的改進和升級；

?軟件的可操作性佳，界面結構清晰，通過軟件可創建個性化的測量程序。

測量較深的面或兩個凸緣之間的面時，探頭可回轉90°，并在進給方向的橫向探測，這就省卻了麻煩的換裝過程。

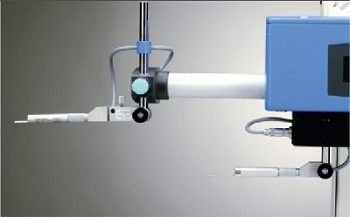

測頭既可通過套筒安裝，也可安裝在進給裝置的下方，所以保證了測量儀的柔性和應用。

選項

?通過電動傾斜單元和軟件完整的實現CNC功能；

?經過認證的qs-STAT接口（AQDEF）；

?螺旋紋路測量：測量粗糙度時可在切線方向進行旋轉補給，螺旋紋路軟件；

?工件表面形貌測量：電動Y向定位臺和軟件HOMMEL MAP，用于3D特征數據的顯示和評價；

?輪廓測量的拓展包；

?不同應用的粗糙度測頭和測頭臂；

?測量臺MT1 XY，MT1 XYO；

?wavecontrol?basic操作面板；

?儀器臺GTR。

供貨范圍

?帶19'TFT顯示屏的評價電腦，彩色打印機，CD/DVD刻錄器，粗糙度評價軟件；

?帶自動探測功能的電動測量立柱wavelift?400；

?帶增量值光柵尺的進給裝置waveline?60/120；

?進給裝置的傾斜和緊固單元，回轉范圍±45°，精回轉范圍±5°；

?帶10mm T槽的硬巖石板；

?TKU300測頭一套，包含4個不同應用測針；

?固定測頭支架FHZ；

?粗糙度標準樣塊RNDH2。

技術參數
