一、控制方式與特色系利用低溫及高溫蓄冷熱儲存槽,依試驗需要移動測試品,而達到快速?zèng)_擊效果,平衡調溫控制系統(BTC),以P.I.D.方式控制SSPR,使系統之加熱量等于熱損耗量,故能長期穩定的使用。二、性能:(氣冷式,指室溫在+25℃,空載時)1.高溫槽沖擊范圍+60℃ ～ +150℃2.低溫槽沖擊范圍-40℃ ～ -10℃3.高溫槽溫度范圍+60℃ ～ +200℃4.低溫槽溫度范圍-65℃ ～
冷熱沖擊試驗箱適用于太陽能光伏組件、電池、汽車部件、LED光電、半導體、航空、汽車、家電、科研等領域必備的測試設備，用于測試和確定電工、電子及其他產品材料進行高低溫試驗的溫度環境沖擊變化后的參數及性能。
為航天、航空、電子、汽車、電池等產品與質檢所、研究院、高等院校等試驗單位，提供虛空間模擬真實環境，對產品檢驗、研發成果的驗證，試驗箱是縮短開發周期，提升產品質量與可靠性不可缺的得力助手。

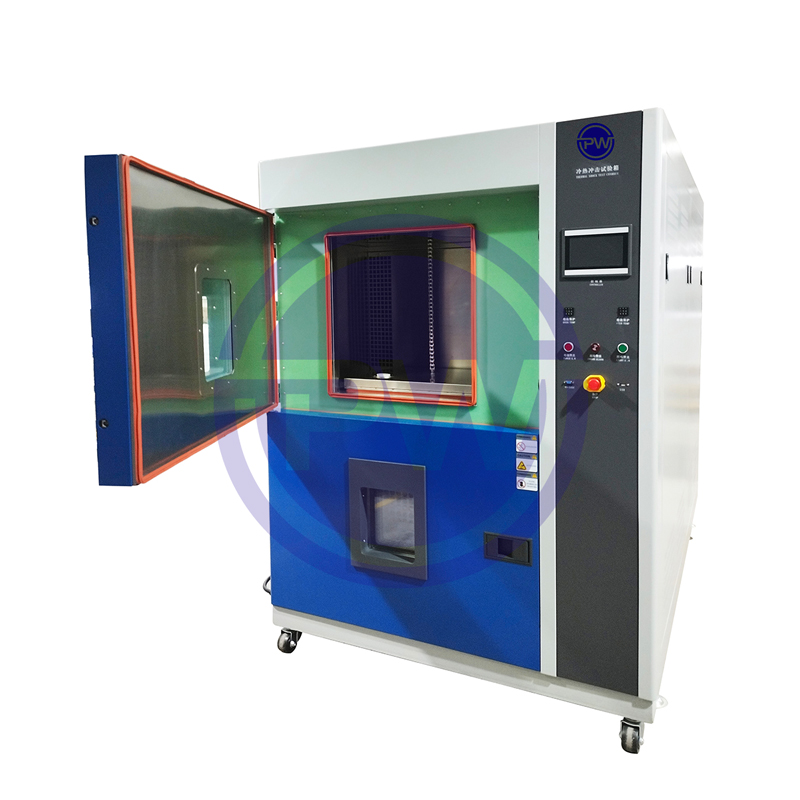

產品名稱 | 三槽式冷熱沖擊快變?cè)囼?yàn)箱 |
產品型號 | PW-CTS3-250-55W |
冷卻方式 | 水冷式 |
試驗方式 | 氣動風門切換3溫區 |
標稱內容積 | 250L |
開門方式 | 單開門（右邊開） |
內箱尺寸 | W700×H700×D500mm（寬X高X深） |
外箱尺寸約 | W1500×H2300×D1850mm（不包括周圍突出部分） |
電源功率 | AC380V 約30KW |
能耗 | 85℃恒溫60分鐘時≈6KWh ， 0℃恒溫60分鐘時≈7.8KWh -20℃恒溫60分鐘時≈8.5KWh ， -40℃恒溫60分鐘時≈10.7KWh |
壓縮機數量/功率 | 4臺 3KW/臺 |
機身顏色 | 白色 |
機器總重量 | 約950KG |
工作噪音 | A聲級≤75dB(A) (分別為距離設備表面500mm和操作位) |
高溫箱 | ⑴預熱上限溫度：+180℃ ⑵升溫時間：常溫→+180℃ ≤22min 注：升溫時間為高溫箱單獨運轉時的性能 |
低溫箱 | ⑴預冷下限溫度：-70℃ ⑵降溫時間: 常溫→-70℃≤70min 注：降溫時間為低溫箱單獨運轉時的性能 |
試驗區 | (1)高溫沖擊溫度范圍：+45℃～+150℃ (2)低溫沖擊溫度范圍： 0℃～-50℃ (3快速溫變范圍：1～20℃/min 溫度波動度:≤±0.5℃ 溫度均勻度:≤2.0℃ |
溫度偏差 | ±2.0℃（≤+150℃時），±3.0℃（＞+150℃時） |
沖擊恢復時間 | ≤5min以內完成 溫度穩定時間≤0.1t1（t1為駐留時間，即高溫箱溫度應在高溫TB下保持規定時間，t1包含溫度穩定時間） |
風門轉換時間 | t2＜10秒以內完成 （t2為試驗樣品從低溫室轉換為高溫室的時間） |
箱體中層風速 | ≤2m/s |
試驗負載 | 160kg |
本 試 驗 設 備 禁 止 | 易燃、爆炸、易揮發性物質試樣的試驗及儲存 腐蝕性物質試樣的試驗及儲存 生物試樣的試驗或儲存 強電磁發射源試樣的試驗及儲存 放射性物質試樣的試驗及儲存 劇毒物質試樣的試驗及儲存 試驗或儲存過程中可能產生劇毒物質的試樣的試驗及儲存 |
測 試 標 準 | GB/T 5170.2-2008溫度試驗設備試驗箱內無試樣 1．GB/T 2423.1-2001 試驗A：低溫試驗方法； 2．GB/T 2423.2-2001 試驗B：高溫試驗方法； 3．GB/T2423.22-2002 試驗N: 溫度變化試驗方法 4. GJB/150.3-1986 高溫試驗 5. GJB/150.4-1986 低溫試驗 6. GJB/150.5-1986 溫度沖擊試驗 |
